| 型 号 |
MT506L |
| 硬件规格 ( Hardware Specifications ) |
| 外壳颜色 |
黑/银白可选 |
| 显示屏 |
5.7" 蓝色 STN 液晶屏 |
| 分辨率 |
320 × 240 像素 |
| 亮 度 |
60 cd/m2 |
| 色 彩 |
四色灰度 |
| 对比度 |
15:1 |
| 背光灯 |
1支 CCFL (最低保证寿命 >20000 小时) |
| 触摸屏 |
4线 精密电阻网络 ( 表面硬度 4H ) |
| CPU |
32位RISC CPU 200MHz |
| 存储器 |
1 MB Flash ROM + 4 MB DRAM |
| 通信端口 |
COM1: PC RS232 & PLC RS485/422 COM2: PLC RS232 |
| 配方存储器 |
标准内置128KB + 实时时钟 |
| 打印端口 |
无 |
| 系统诊断 |
电源失效检测 |
| 一般规格 ( General Specifications ) |
| 供电电源 |
21 ～ 28 VDC 200mA @ 24VDC |
| CE 认证 |
符合 EN50081-2 和 EN50082-2 标准 |
| FCC 兼容性 |
符合 FCC Class A |
| 耐压测试 |
500 V AC 1分钟 |
| 绝缘电阻 |
超过 50M 欧姆 @ 500V DC |
| 防震测试 |
10 ～ 25 Hz (X、Y、Z方向 2G 30分钟) |
| 防护等级 |
IP65 （ 前面板 ） |
| 工作环境温度 |
0 ～ 45 °C |
| 工作环境湿度 |
10 ～ 90 % RH (非冷凝) |
| 外壳材料 |
工程塑料 ABS + PC |
| 外形尺寸 |
204 × 150 × 48 mm |
| 显示尺寸 |
118 × 90 mm |
| 安装开孔尺寸 |
192 × 138 mm |
| 冷却方式 |
自然风冷 |
| 重 量 |
0.8 Kg |

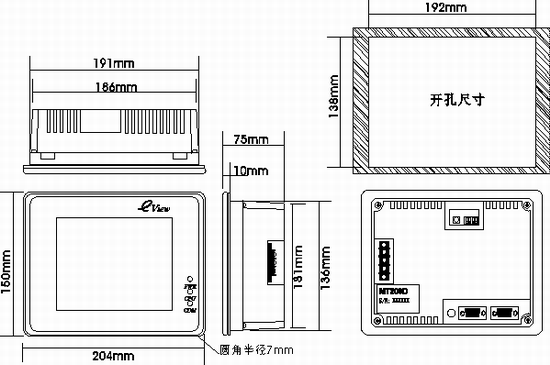

| 外形尺寸 ( Dimensions ) |
|
